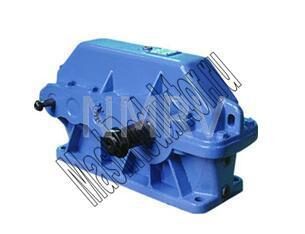

Редуктор цилиндрический трёхступенчатый Ц3У160 - Ц3У250
Описание:
Редукторы Ц3У зубчатые цилиндрические трехступенчатые узкие горизонтальные общего назначения служат для увеличения крутящих моментов и уменьшения частоты вращения. Редукторы применяются в макроклиматических районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).
Условия применения редукторов:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150 - 69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1Ц3У - 160 климатического исполнения ХЛ категории 1...3 по ГОСТ 15150-69.
Рис.1. Габаритные и присоединительные размеры.

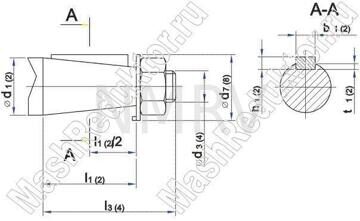

Рис.2. Входной (выходной) вал.
Таблица.1. Габаритные и присоединительные размеры.
| Параметр | Типоразмер редуктора | ||
| ЦЗУ-160 | ЦЗУ-200 | ЦЗУ-250 | |
| awБ | 160 | 200 | 250 |
| awП | 100 | 125 | 160 |
| awТ | 80 | 100 | 125 |
| A | 475 | 580 | 750 |
| A1 | 140 | 165 | 214 |
| B | 195 | 230 | 280 |
| B1 | 206 | 243 | 290 |
| H | 170 | 212 | 265 |
| H1 | 345 | 425 | 530 |
| H2 | 28 | 36 | 40 |
| L1 | 160 | 190 | 236 |
| L2 | 224 | 280 | 335 |
| L3 | 630 | 775 | 950 |
| L4 | 195 | 236 | 290 |
| L5 | 136 | 165 | 212 |
| L6 | 145 | 185 | 230 |
| L7 | 530 | 650 | 825 |
| b1 | 4 | 5 | 5 |
| b2 | 14 | 18 | 22 |
| d1 | 20 | 25 | 30 |
| d2 | 55 | 70 | 90 |
| d3 | M12x1,25 | M16x1,5 | M20x1,5 |
| d4 | M36x3 | M48x3 | M64x4 |
| d5 | 24 | 24 | 8 |
| d6 | M24 | M24 | M24 |
| d7 | 40 | 45 | 50 |
| d8 | 88 | 100 | 130 |
| h1 | 4 | 5 | 5 |
| h2 | 9 | 11 | 14 |
| h3 | 32 | 32 | 32 |
| h4 | 110 | 125 | 160 |
| l1 | 36 | 42 | 58 |
| l2 | 82 | 105 | 130 |
| l3 | 50 | 60 | 80 |
| l4 | 110 | 140 | 170 |
| t1 | 2,5 | 3,0 | 3,0 |
| t2 | 5,5 | 7,0 | 3,0 |
| Объем заливаемого масла, л | 6,2 | 12,0 | 18,4 |
| Масса, кг | 160 | 186 | 335 |
Рис.3. Варианты сборки редукторов.
Технические характеристики:
Таблица 2. Технические характеристики.
| Наименование технических характеристик | Типоразмер редуктора | ||
| Ц3У-160 | Ц3У-200 | Ц3У-250 | |
| Номинальные передаточные числа |
31,5; 40; 45; 50; 56; 63; |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|
|
Номинальный вращающий момент |
1250 | 2500 | 5000 |
| Номинальная радиальная сила, Н | |||
| на входном валу | 500 | 1000 | 2000 |
| на выходном валу | 8000 | 11200 | 16000 |
| Объем заливаемого масла, л | 6,2 | 12,0 | 18,4 |
| Масса, кг | 106 | 186 | 335 |
Пример условного обозначения при заказе:
Редуктор Ц3У-200-160-12K У2, где:
- ЦЗУ - цилиндрический трехступенчатый редуктор;
- 200 - межосевое расстояние тихоходной ступени;
- 160 - номинальное передаточное число;
- 12 - вариант сборки;
- К - конический конец тихоходного вала;
- У - климатическое исполнение;
- 2 - категория размещения.
