Редуктор червячный 1Ч-63А

Редуктор червячный 1Ч-63А

Описание:

Редуктор червячный одноступенчатый универсальный 1Ч-63А является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения.

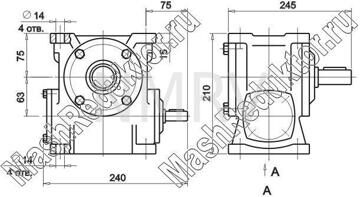

Рис1. Габаритные размеры (Вид сбоку)

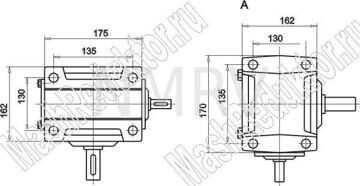

Рис2. Габаритные размеры (Вид снизу)


Рис3. Входной вал	Рис4. Выходной вал

Технические характеристики:

Таблица 1. Технические характеристики.

Частота вращения входного вала, об/мин	Режим работы редуктора	Допускаемый крутящий момент на выходном валу, Н . м при номинальных передаточных числах
Частота вращения входного вала, об/мин	Режим работы редуктора	8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0	63,0	80,0
1500	ПВ>63%	130	130	120	130	130	120	130	130	125	110	105
	ПВ=63%	140	125	125	150	132	125	170	160	132	106	100
	ПВ=40%	160	132	132	160	140	132	200	170	140	106	100
	ПВ=25%	160	140	132	180	140	132	200	180	150	112	106
	ПВ=16%	170	150	132	190	150	140	200	190	150	112	106
1000	ПВ>63%	145	145	140	145	145	140	145	145	140	120	115
	ПВ=63%	160	140	140	170	150	140	100	180	150	120	110
	ПВ=40%	180	150	150	180	160	150	200	190	160	120	110
	ПВ=25%	180	160	150	200	160	150	210	200	170	125	120
	ПВ=16%	190	170	150	210	170	160	220	210	170	125	120
750	ПВ>63%	160	160	155	160	160	155	160	160	150	135	130
	ПВ=63%	180	180	160	190	170	160	220	210	170	130	130
	ПВ=40%	210	170	170	210	180	170	240	220	180	130	130
	ПВ=25%	210	180	170	240	180	170	250	240	190	140	140
	ПВ=16%	220	190	170	250	190	180	260	250	190	140	140

Таблица 2. Коэффициент полезного действия.

Частота вращения входного вала, об/мин	Коэффициент полезного действия, % при номинальных передаточных числах
Частота вращения входного вала, об/мин	8,0	10,0	12,5	16,0	20,0	25,0	31,5	40,0	50,0	63,0	80,0
1500	89	88	87	84	83	81	74	73	68	62	60
1000	88	87	86	82	81	79	71	69	65	59	57
750	87	86	85	82	80	78	69	67	63	56	54

Рис5. Вариант сборки

Таблица 3. Масса редуктора, кг (в зависимости от варианта крепления и сборки).

Вариант крепления	с алюминиевым корпусом			с чугунным корпусом
	при вариантах сборки
	51;52	53	56	51;52	53	56
1	12,0	12,5	11,5	15,5	16,0	15,0
2	12,0	12,5	11,5	14,5	15,0	14,0
3;4	12,0	12,5	11,5	14,5	15,0	14,0

Пример условного обозначения при заказе:

Редуктор 1Ч-63А-40-52, где:
1Ч - редуктор червячный;
63 - межосевое расстояние, мм;
40 - номинально передаточное число;
52 - вариант сборки;
