Редуктор червячный Ч-100, Ч-125, Ч-160

Редукторы червячные: Ч-100, Ч-125, Ч-160

Описание:

Редукторы червячные одноступенчатые универсальные Ч-100, Ч-125, Ч-160 является редукто-рами общего назначения и предназначены для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69.

Условия применения редукторов:

нагрузка постоянная и переменная одного направления и реверсивная;
работа постоянная и с периодическими остановками;
вращение валов в любую сторону;
температура внешней среды - от минус 40 до плюс 50°С;
внешняя среда - неагрессивная, невзрывоопасная.

Рис.1. Габаритные и присоединительные размеры.

Таблица 1. Габаритные и присоединительные размеры.

Обознач. размеров	Тип редуктора			Обознач. размеров	Тип редуктора
Обознач. размеров	Ч-100	Ч-125	Ч-160	Обознач. размеров	Ч-100	Ч-125	Ч-160
a_w	100	125	160	h1	18	22	30
L	373	437	551	h2	179	217	271
L₁	240	275	350	D	140	165	100
L₂	200	230	300	D₁	220	275	340
L₃	125	146	195	D₂	150	170	210
L₄	177	210	245	B	341	363	434
L₅	225	261	345	B₁	175	230	280
L₆	257	290	373	B₂	140	190	230
1	40	45	70	В₃	155	135	165
d	19	19	22	В₄	450	460	560
b	45	60	70	B₅	225	230	280
Н	312	396	500	В₆	218	246	286
h	100	111	140	В₇	217	242	278

Примечание: Редукторы Ч100 - Ч160 по умолчанию укомплектованы коническими входными и выходными валами. Цилиндрическое исполнение входного и/или выходного вала оговариваются при заказе.

Таблица 2. Габаритные и присоединительные размеры.

Тип	Выходные концы валов		L	L₁	L₂	L₃	b	d	d₁	t	m
Ч-100	конические	Вал быстроходный	80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-125			80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-160			110	82	28	20	10	40	M24x2- 8g	20,95	-
Ч-100		Вал тихоходный	110	82	32	25	12	45	М30х2- 8g	23,45	-
Ч-125			110	82	38	30	14	55	МЗбх3 -8g	28,95	-
Ч-160			140	105	50	40	18	70	М48х3- 8g	36,38	-
Ч-100	цилиндрические	Вал быстроходный	80	-	-	-	10	32	-	35	-
Ч-125			80	-	-	-	10	32	-	35	-
Ч-160			110	-	-	-	12	40	-	43	-
Ч-100		Вал тихоходный	110	-	-	-	14	45	-	48,5	-
Ч-125			110	-	-	-	16	55	-	59	-
Ч-160			140	-	-	-	20	70	-	74,5	-
Ч-100	Вал полый шлицевой		205	90	57.5	-	-	45	46		2
Ч-125			230	110	60	-	-	55	60		2,5
Ч-160			275	130	72.5	-	-	70	72		2,5

Конический	Цилендрический

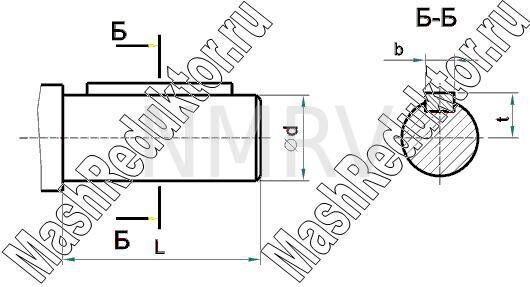

Рис.2. Входной вал

Рис.3. Выходной вал

Рис.4. Вариант сборки редукторов

Рис.5. Расположения червячной пары

Технические характеристики:

U ном.	Ч-100							Ч-125							Ч-160
	U фак.	1500мин.^-1		1000мин.^-1		750мин.^-1		U фак.	1500мин.^-1		1000мин.^-1		750мин.^-1		U фак.	1500мин -¹		1000мин.^-1		750мин.^-1
	U фак.	Мт Н^.м	?	Мт Н^.м	?	Мт Н^.м	?	U фак.	Мт Н^.м	?	Мт Н^.м	?	Мт Н^.м	?	U фак.	Мт Н^.м	?	Мт Н^.м	?	Мт Н^.м	?
8	7,75	380	0,93	426	0,92	477	0,91	8	659	0,93	758	0,92	826	0,91	8	1250	0,94	1400	0,93	1567	0,92
10	10	367	0,93	410	0,91	460	0,90	10	636	0,93	712	0,92	800	0,91	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	12	374	0,92	420	0,90	470	0,89	13	626	0,92	700	0,91	785	0,89	13	1150	0,93	1290	0,91	1440	0,90
16	15,5	392	0,89	440	0,87	492	0,85	16	676	0,89	757	0,87	850	0,86	16	1390	0,91	1557	0,89	1743	0,88
20	20	389	0,87	414	0,85	464	0,83	20	653	0,88	730	0,86	820	0,84	21	1150	0,88	1290	0,86	1442	0,84
25	24	372	0,87	417	0,84	466	0,83	25	616	0,87	690	0,84	772	0,82	26	1110	0,87	1243	0,85	1392	0,83
31,5	31	400	0,70	448	0,66	500	0,63	32	800	0,81	890	0,78	1000	0,75	32	1600	0,83	1790	0,82	2000	0,79
40	40	387	0,78	433	0,74	485	0,71	40	692	0,79	715	0,76	870	0,73	42	1244	0,79	1360	0,76	1522	0,73
50	48	389	0,77	436	0,73	488	0,71	52	640	0,77	717	0,73	803	0,70	52	1168	0,73	1310	0,74	1465	0,71
63	64	313	0,69	350	0,64	396	0,60	60	610	0,76	683	0,71	765	0,68	66	1033	0,74	1157	0,70	1295	0,66
80	84	292	0,69	327	0,61	366	0,58	84	525	0,69	590	0,63	660	0,60	78	1092	0,74	1223	0,69	1370	0,64
Консольная нагрузка			Р_б; Н	800				1200							1600
Консольная нагрузка			Рт; Н	5500				8000							11000
Уровень звука			ДБА	80				80							80
Масса			кг	57 (44)				88							157

где: Uном; Uфак.- номинальное и фактическое передаточное число; 1500мин-1; 1000мин-1; 750мин-1-частота вращения быстроходного вала; Мт - наибольший допускаемый крутящий момент, Н·м; ? - коэффициент полезного действия; Рб - консольная нагрузка на середину шейки быстроходного конца вала, Н; Рт - консольная нагрузка на середину шейки тихоходного конца вала, Н; в скобках- масса редуктора с алюминиевым корпусом.

Пример условного обозначения редуктора при заказе:

Редуктор Ч-100-40-51-У3-В или Ч-160-20-52-Т, где:

Ч - тип редуктора;
100 и 160 - межосевое расстояние, мм.;
40 и 20 - номинально передаточное число;
51 и 52 - вариант исполнения сборки;
У3 и Т - климатическое исполнение и категория размещения;
В - поставка редуктора с вентилятором (для режима работы - 1);
